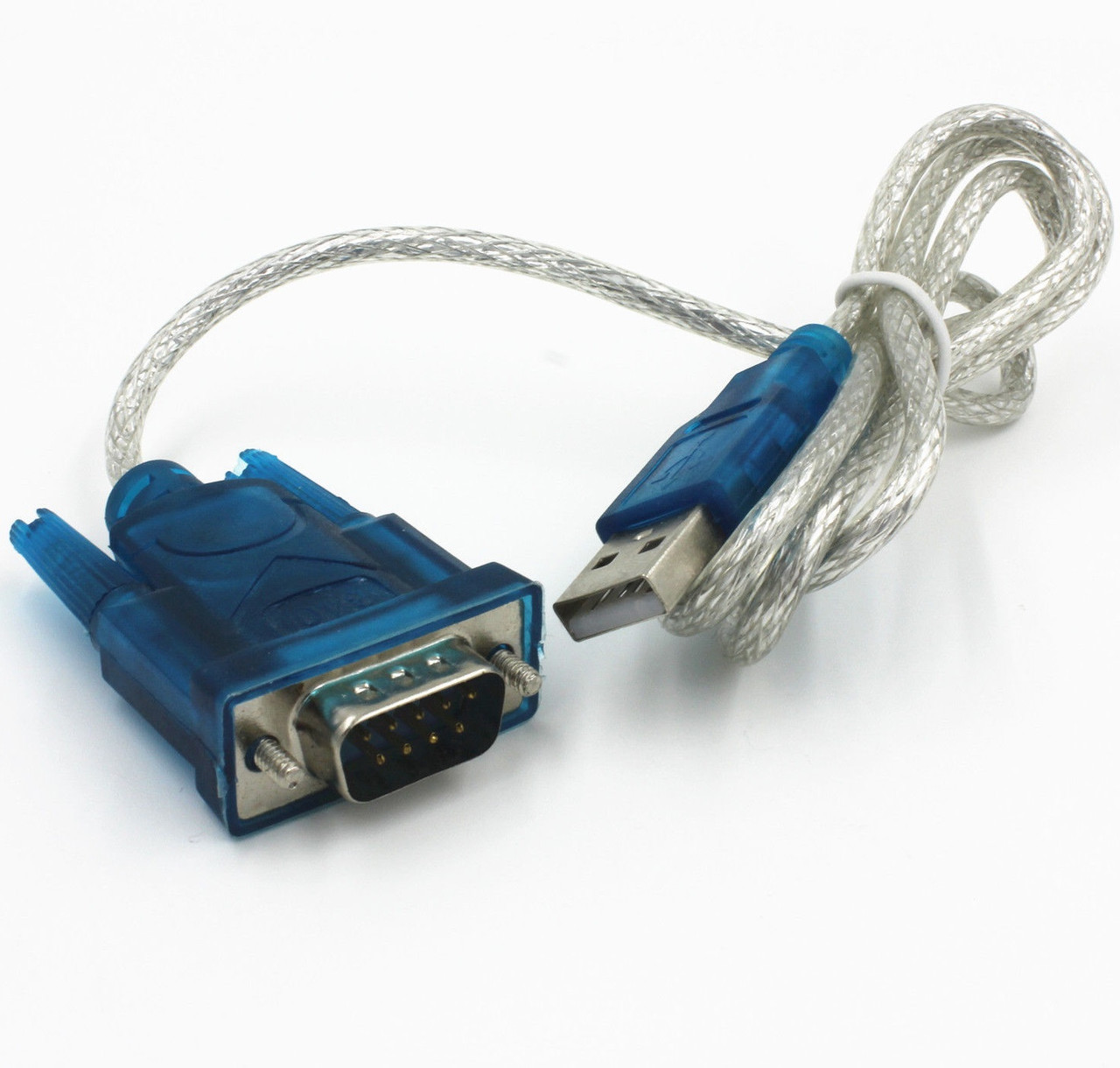

Перехідник USB-Кабель RS232 COM DB9 Адаптер

Кабель - перехідник USB - RS232 призначений для підключення до USB порту комп'ютера пристроїв, які використовують послідовний інтерфейс RS232 і призначені для підключення до COM-порту (DB9). Багато сучасні модифікації материнських плат і моделі ноутбуків не оснащені COM-портом. Між тим, пристрої даного стандарту вельми поширені (окремі види принтерів, термінали ISDN і багато іншого). Кабель-перехідник успішно вирішує завдання сумісності пристроїв, що працюють на інтерфейс RS232. Підключається пристрій буде мати можливість використовувати функцію «гарячого» підключення до працюючого комп'ютера. Перехідник має нерозбірний корпус.
Для використання кабелю потрібно спочатку встановити драйвера. Потім потрібно вставити кабель USB порт комп'ютера і почекати поки операційна система «підхопить» потрібні драйвера. Якщо «підхоплення» не відбулося, потрібно зробити це вручну за допомогою диспетчера пристроїв. Кабель повинен визначиться як USB-SERIAL CH340.
Управління кабелем перехідником здійснюється з комп'ютера або ноутбука за допомогою спеціальних програм (терміналів).
Кабель - перехідник USB - RS232 має два інтерфейси для підключення до комп'ютера і для підключення пристрою:

• інтерфейс USB підтримує специфікації 1.1 і 2.0 і має швидкість передачі даних 0,5—480 Мбіт/с.
• інтерфейс RS232 виконаний в 9-ти контактному роз'ємі стандарту DB9 (він же COM порт) типу «тато», має швидкість передачі даних до 115200 біт/с.

Призначення сигналів:

• TxD – дані, що передаються комп'ютером в послідовному коді (логіка негативна);
• RxD – дані, що приймаються комп'ютером в послідовному коді (логіка негативна);
• RTS – сигнал запиту передачі. Активний під час передачі;
• CTS – сигнал скидання (очищення) для передачі. Активний під час передачі. Говорить про готовність приймача;
• DSR – готовність даних. Використовується для завдання режиму модему;
• SG – сигнальне заземлення, нульовий провід;
• DCD – виявлення несучої даних (детектування сигналу);
• DTR – готовність вихідних даних;
• RI - індикатор виклику. Говорить про прийом модемом сигналу виклику по телефонній мережі.

Повний набір сигналів використовується тільки для підключення до комп'ютера зовнішнього модему.
Цей кабель-перехідник підходить для вирішення будь-яких завдань, пов'язаних з використанням інтерфейсу RS232.

Характеристики:

собран на чипе: CH340;
длина кабеля: 75 см;
вес комплекта: 58 г;
поддержка ОС: Windows / 98 / ME / 2000 / NT / XP / Vista / 7 / 8 как 32- так и 64-битными, Linux, iMac, iMac OS X;
скорость передачи данных по RS232: до 115200 бит/с;
поддержка всех сигналов интерфейса RS232;
поддержка функции Plug-in-Play;
интерфейс USB поддерживает спецификации: 1.1 и 2.0;
интерфейс RS-232 исполнен в 9-ти контактном разъеме стандарта DB9 (он же COM порт) типа «папа».
